华通牌HCQ5075TXSEQ6型洗扫车
车辆概述
湖北五环研发的一款道路清扫保洁创新车型，采用了我司**的V型喷管清洗技术，集扫路车和高压清洗车功能一体，既能够独立进行扫路作业或清洗作业，又能同步进行路面刷洗作业。该车具有作业不扬尘、作业后路面不留尘土、作业时间长、作业性能稳定等突出特点，特别适用于城区干道的清洗保洁作业。洗扫车具有路面清洗、路面清扫路缘和路缘石立面洗刷、喷雾除尘 等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模 式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达 95% 以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。
洗扫车适用于城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙
壁、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
整车配置
该洗扫车采用东风大多利卡二类底盘改装，加装副发动机、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
性能特点
● 高压水泵独立控制，可随时进行扫路作业或清洗作业功能的切换，集扫路车和清洗车于一体，一车多用。
● 整车采用“中置二盘扫+中置V型喷水架+吸嘴结构”配置。
● 采用小流量高压水泵，清洗能力强;采用高压离心风机，抽吸能力强。
● 高压清洗系统采用"V型喷管和吸嘴无间隙高压喷嘴装置”布置形式。
● 采用污水排放装置，对污水、淤泥进行有效分离。可随时根据垃圾箱内污水情况将污水单独排放，有效延长洗扫车连续作业时间，提高作业效率。
● 垃圾箱具有自动倾翻卸料功能，内设高压清洗装置，可快速冲洗垃圾箱。
● 配备高压清洗枪，能对全车进行自清洁。
● 扫盘、左右喷管伸缩臂具有避障保护装置。
● 采用CAN智能化总线控制系统，驾驶室内即可实现操作所有动作的执行。
【整车技术参数】
【整车技术参数】 | |||
产品商标 | 公告批次 | ||
产品名称 | 产品型号 | ||
总质量(Kg) | 罐体容积(m3) | ||
额定载质量(Kg) | 外形尺寸(mm) | ||
整备质量(Kg) | 货厢尺寸(mm) | ||
 | 洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备，特别适用于 清洁城市道路路面、路缘、路缘石。对路面的 粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能，能在一次作业中完成清 扫、高压清洗和垃圾、污水收集，而且具有高 压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。 |
 | 由高压水泵产生的后喷雾，可以在洗扫过程中对路面进行喷洒保湿，起到美化路面的作 用。 |
 | 由高压水泵产生的后喷雾，可以在洗扫过程中对路面进行喷洒保湿，起到美化路面的作 用。 |
 | 厢体采用倾翻卸料，带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料，冲洗附着在箱体内壁上的残留垃圾。 |
 | 洗扫车右后侧装有机械式自动卷绕冲洗卷盘，配 17m 高压软管，可用于清行车身和其 他需要清洗的地方。手持不锈钢喷枪配快速接 头，能方便地与冲洗卷盘连接或脱开，产生的 高压水流可轻松冲去路边小广告。 |
 | 采用江铃64KW副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁作用。 |
 | 集成叠加设计，PLC驾驶室电液集中控制，方便操作。 |
 | 副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放，从而实现路面清洁 作业。风机采用大功率耐磨离心式免维护风机，无噪音，效率高风量大，使用寿命长。 |
 | 洗扫车车体右方和后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，**限度的保证清吸效果。 |

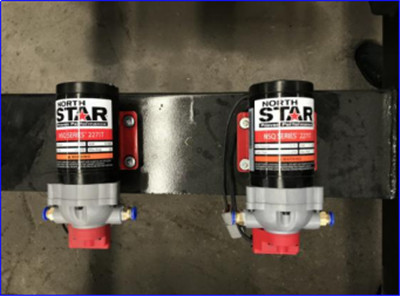

 | 电子隔膜泵（一个），控制扫刷上方 的喷水支架，有效对扫盘扫刷产生的二次扬尘 进行抑尘。 |
 | 海普瑞斯电磁阀组是车辆液压系统的核心部件，控制整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀控制盒罩，有效避免灰尘及垃圾物进入盒内。 |
 | 摆线马达采用三洋，能带动扫刷高速旋转，使用寿命长，稳定可靠，故障率低！ |
 | 吸嘴内设有喷水杆，高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能**限度减少高压水气流冲起污物产生的二次污染。 |
 | 采用柱塞式高压水泵，流量合适，压力高，允许**压力达到 12Mpa,耐腐蚀，不阻塞。 |
 | 装在车辆尾部，方便维修操作和排除故障。 |
 | 高压分水阀是由高压卸荷阀和高压调压阀组成，卸荷阀的主要功能是自动控制泵的卸荷或加载，能更好的保护高压水泵等关键零部件，为高压水路系统正常作业提供保障。 |
 | 实时查看气动控制阀机械作业情况，也能**时间排查问题所在，降低气动阀故障率，延长车辆作业时长。 |
注：此参数为厂家标配，实际参数根据客户需求有所不同
三、随车配件
| 后门、风机密封条 |
吸盘口密封条 | 消防水带 |
高压水泵皮带 | 手压泵撑杆 |
高压水枪 |
四、售后服务承诺
1 、保修年限、范围、保修条件
有关底盘部分和副发动机的售后服务由使用单位在本地技术服务站进行
维修(不在上装保修范围内)。改装部分由我公司实行“三包”，质保期 12
个月，易损件除外，在保修期内车辆发生的质量问题(人为损坏除外)由我公
司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、
修理费仅按成本计算。
2 、解决问题、排除故障(技术支持)
当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应
时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公
司售后服务部人员将在 72 小时内赶到现场提供服务。

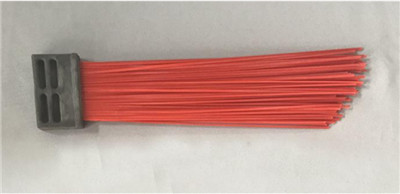

扫刷
